Ripple Tank Experiment 4: Circular Wave Reflected by Straight Barrier
水波槽實驗 4:圓形波在平面的反射



End of movie questions:
問題:

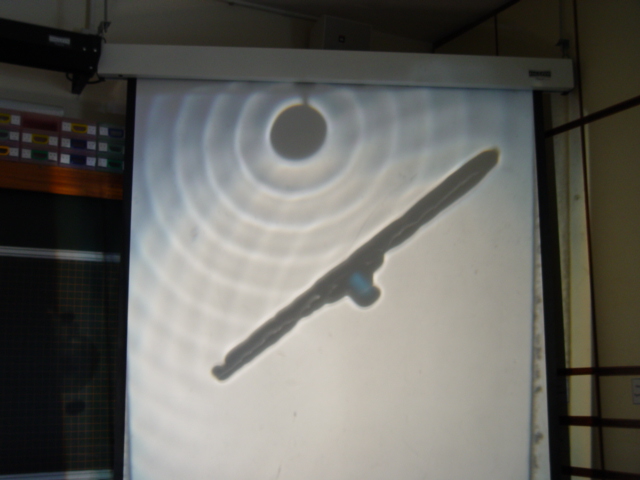

  1. 下圖顯示一連續圓波在平面反射的情況:



    圓波在平面的反射
    (點擊圖片可看放大版本)

    1. 問反射波的波長和入射波有何關係?
    2. 試在圖上標出成像 I 的位置。
    3. 這個像是實像還是虛像?
    4. 物距和像距有何關係?
  2. 某點波源每隔 1 秒發出 1 個圓脈衝波,先後共發 4 個。稍後,第一個波到達一平反射器表面 (見下圖)。試繪出再過 2 秒後的波形圖。

  3. 下圖的三圓弧,分別為不同的圓入射波經平面障礙物反射後產生的三個反射波。問哪一個的點波源最接近反射面?

    1. 藍色
    2. 紅色
    3. 綠色



  按圖下載 Q&A 的 Word 檔案
